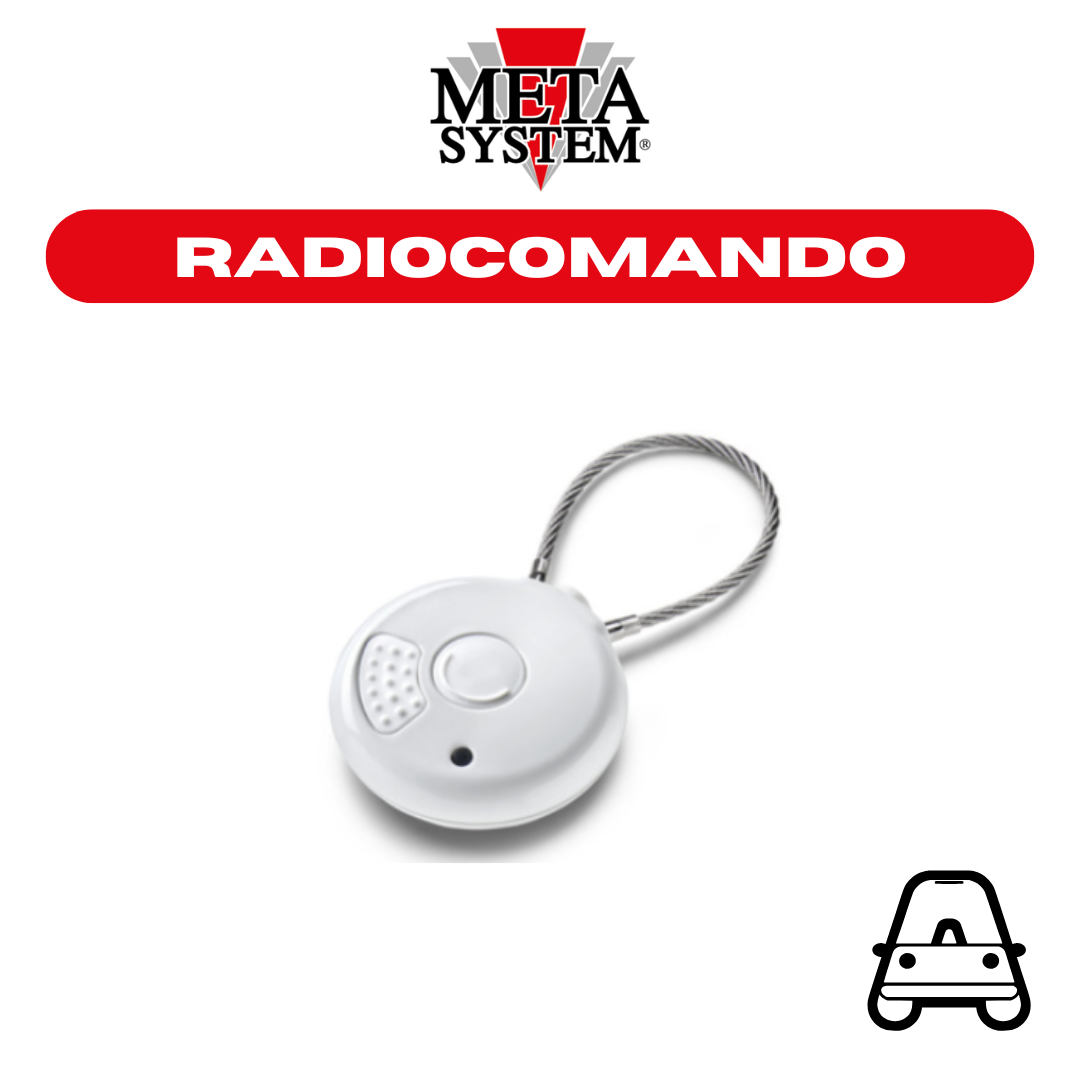

ABS14540 – METASYSTEM ID-TAG WI 9.0 PER PRODOTTI T30 METATRAK WFR

Descrizione

Wi 9.0
Modulo IdTag
1. CARATTERISTICHE TECNICHE:
Alimentazione: ………………………………………………………………………pila litio 3V CR2032
Autonomia: ………………………………………………………………………………………….circa 1 anno
Dimensioni: …………………………………………………………………………………………39 x 11 mm
Segnale radio codificato bidirezionale: …………Random Rolling Code 128 bit
Frequenza (sistema multicanale): …………………..da 863,1 MHz a 868,9 MHz
Indicazioni visive LED: ………………Led lampeggiante alla trasmissione codificata
Temperatura di funzionamento: ………………………………………………….-10°C ÷ 60°C
Grado di sicurezza: ………………………………………………………………………………………………..3
Classe Ambientale: …………………………………………………………….II – Interno – Generale
2. FUNZIONAMENTO MODULO IDTAG:
Il modulo IDTAG Wi 9.0 è una radiocard autoidentificativa studiata per un uso Automotive.

La presenza del modulo IDTAG nel raggio di alcuni metri dal dispositivo telematico ad esso abbinato, autorizza a non inoltrare allarmi, notifiche o abilitare eventuali blocchi avviamento veicolo.
NOTA: il funzionamento del modulo IDTAG Wi 9.0 è subordinato al tipo di dispositivo abbinato e alla programmazione dello stesso. L’abbinamento ad un dispositivo telematico, necessita che il SERVIZIO sottoscritto preveda tale funzione.

3. ABBINAMENTO:
Per permettere l’abbinamento del modulo IDTAG Wi 9.0 sarà necessario durante la procedura (verifica procedura nel manuale del dispositivo di sicurezza) premere per un attimo il tasto “B”, questo permetterà al modulo di uscire dallo stato di SLEEP. L’inizio dell’attività verrà visualizzata da un lampeggio costante del LED per circa 60 sec.
Comunicare al Centro Assistenza abilitato ad eseguire gli abbinamenti (pairing), l’ADDRESS CODE riportato sull’etichetta posta sul case del modulo.
4. RESET:
Una volta abbinato, il modulo mantiene in memoria l’ID del dispositivo.
Qualora ci fosse l’esigenza di riconoscimento ad un nuovo dispositivo, sarà necessario eseguire un reset manuale tramite la pressione di entrambi i tasti “A” e “B” fino a visualizzare il led fisso, mantenere quindia pressione dei tasti fino al lampeggio costante.
Da questo momento per 60 secondi sarà possibile eseguire un nuovo abbinamento. Qualora non venisse abbinato nei 60 sec. Il modulo IDTAG Wi 9.0 manterrà in memoria il precedente ID

5. SOSTITUZIONE BATTERIA:
Il modulo Wi 9.0 contiene una batteria al LITIO CR2032.
Il modulo IDTAG Wi 9.0, attraverso il sistema automatico di controllo livello batteria, trasmette l’informazione al dispositivo. In funzione al tipo di dispositivo abbinato e al servizio sottoscritto, sarà possibile l’inoltro di una notifica al cliente qualora c’è la necessità di sostituzione batteria.
Per sostituire la batteria seguire quanto raffigurato nelle istruzioni.
